SynCon® – Anschlusslitzen & Transformatorenklemmen SynCon® TRK 1,5/2, TRK 1,5/2N, TRK 1,5/2-FS, TRK 1,5/2N-FS

Die SynCon® TRK-Klemmen lassen sich wahlweise auf die 2 x 10 mm oder die 2 x 35 mm Montageschiene und auf Spulenkörper mit integrierten Montagekammern aufrasten. Abgesehen von der Schutzleiterklemme besitzen alle Isoliergehäuse eine Abdeckklappe. Damit wird der seitlich offene Löthaken zum bequemen Einhängen und Anlöten der Wicklungsenden freigelegt und anschließend „fingersicher„ nach VBG 4 wieder abgedeckt. Diese Typfamilie deckt den Querschnittsbereich bis 10mm² ab. Die Klemmen sind, bis auf die TRK 10, mit Schraub- oder mit Schraub- und Flachsteckanschluss lieferbar.

Die gelb-grüne Schutzleiterklemme TRK 4-SL lässt sich harmonisch mit den übrigen Klemmentypen anreihen. Sie wird samt der Montageschiene mit dem Blechpaket verschraubt.

Bezeichnet werden alle TRK-Klemmen mit den Bezeichnungsnägeln BN-TRK, BN-ZB 7,5 oder dem neuen Material UC-TMN 7,5.

Datenblatt herunterladen

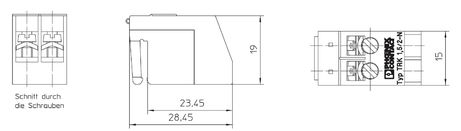

Technische Zeichnung
TRK 1,5/2-FS

Lieferformen

50 Stück je Packung

Technische Daten

Technische Daten
Eigenschaft Einheit TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Bauform    Montageschiene Montageschiene Montageschiene Montageschiene
Daten nach IEC / DIN VDE
Bemessungsquerschnitt  mm²  1,5 1,5 1,5 1,5
Max. Strombelastbarkeit  17,5 17,5 17,5 17,5
Nennspannung  nur in Verbindung mit Trafo möglich nur in Verbindung mit Trafo möglich nur in Verbindung mit Trafo möglich nur in Verbindung mit Trafo möglich
Bemessungsisolationsspannung  800 800 800* 800*
Bemessungsstoßspannung / Verschmutzungsgrad  kV / -  8/3 8/3 8/3 2 2/3
Überspannungskategorie / Isolierstoffgruppe    III / I III / I III / I III / I
Nenndaten CSA
Eigenschaft Einheit TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Nennspannung  800 800 800 300
Nennstrom  15 15 15 15
AWG  kcmil  20-16 20-16 20-16 20-16
Nenndaten UL
Eigenschaft Einheit TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Nennspannung  300 300 300 300
Nennstrom  15 15 15 15
AWG  kcmil  22-14 22-14 22-14 22-14
Anschlussdaten
Eigenschaft Einheit TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Leiterquerschnitt starr min  mm²  0,5 0,5 0,5 0,5
Leiterquerschnitt starr max  mm²  1,5 1,5 1,5 1,5
Leiterquerschnitt flexibel min  mm²  0,75 0,75 0,75 0,75
Leiterquerschnitt flexibel max  mm²  1,5 1,5 1,5 1,5
Leiterquerschnitt m. AEH min  mm²  0,5 0,5 0,5 0,5
Leiterquerschnitt m. AEH max  mm²  1,5 1,5 1,5 1,5
2 Leiter gleichen Querschnitts starr min  mm²  0,5 0,5 0,5 0,5
2 Leiter gleichen Querschnitts starr max  mm²  1,5 1,5 1,5 1,5
2 Leiter gleichen Querschnitts flexibel min  mm²  0,75 0,75 0,75 0,75
2 Leiter gleichen Querschnitts flexibel max  mm²  1,5 1,5 1,5 1,5
2 Leiter gleichen Querschnitts m. TWIN-AEH min  mm²  0,5 0,5 0,5 0,5
2 Leiter gleichen Querschnitts m. TWIN-AEH max  mm²  1 1 1 1
Anzahl der Anschlüsse    4 4 6 4
Anschlussart    Schraubanschluss Schraubanschluss Schraubanschluss Schraubanschluss
Abisolierlänge  mm  9 9 9 9
Schraubgewinde    M3 M3 M3 M3
Anzugsdrehmoment  Nm  0,6-0,8 0,6-0,8 0,6-0,8 0,6-0,8
Werkstoffdaten
Eigenschaft TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Isolierstoff  PA PA PA PA
Brennbarkeitsklasse nach UL 94  V2 V2 V2 V2
Kontaktoberfläche  verzinnt verzinnt verzinnt verzinnt
Beschreibung
Eigenschaft TRK 1,5/2  TRK 1,5/2N  TRK 1,5/2-FS  TRK 1,5/2N-FS
Farbe  GY GY GY GY
