SynCon® – Anschlusslitzen & Transformatorenklemmen SynCon® TRK 2,5-Si und TRK 4-SL
Die TRK-Klemmen lassen sich wahlweise auf die 2 x 10 mm oder die 2 x 35 mm Montageschiene und auf Spulenkörper mit integrierten Montagekammern aufrasten. Abgesehen von der Schutzleiterklemme besitzen alle Isoliergehäuse eine Abdeckklappe. Damit wird der seitlich offene Löthaken zum bequemen Einhängen und Anlöten der Wicklungsenden freigelegt und anschließend „fingersicher" nach VBG 4 wieder abgedeckt. Diese Typfamilie deckt den Querschnittsbereich bis 10 mm² ab. Die Klemmen sind bis auf die TRK 10 mit Schraub- oder mit Schraub- und Flachsteckanschluss lieferbar.

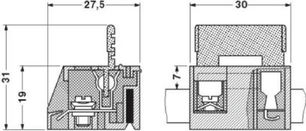

Die gelb-grüne Schutzleiterklemme TRK 4-SL lässt sich harmonisch mit den übrigen Klemmentypen anreihen. Sie wird samt der Montageschiene mit dem Blechpaket verschraubt.
Bezeichnet werden alle TRK-Klemmen mit den Bezeichnungsnägeln BN-TRK.


Lieferformen
50 Stück je Packung
Technische Daten
Eigenschaft | Einheit | TRK 2,5-SI | TRK 4-SL |
---|---|---|---|
Bauform | 5x20 und 5x25 | ||
Bemessungsquerschnitt | mm² | 2,5 | 4 |
Max. Strombelastbarkeit | A | 6,3 hängt von der SI ab | |
Nennspannung | V | nur in Verbindung mit Trafo möglich | |
Bemessungsisolationsspannung | V | 250 | |
Bemessungsstoßspannung / Verschmutzungsgrad | kV / - | 4/3 | 8 / 3 |
Überspannungskategorie / Isolierstoffgruppe | III / I | III / I |
Eigenschaft | Einheit | TRK 2,5-SI | TRK 4-SL |
---|---|---|---|
Nennspannung | V | 250 | |
Nennstrom | A | 6,3 | |
AWG | kcmil | 18-14 | 18-12 |
Eigenschaft | Einheit | TRK 2,5-SI | TRK 4-SL |
---|---|---|---|
Nennstrom | A | 8 | |
AWG | kcmil | 22-12 | |
Nennspannung | V | 300 |
Eigenschaft | Einheit | TRK 2,5-SI | TRK 4-SL |
---|---|---|---|
Leiterquerschnitt starr min | mm² | 0,75 | 0,75 |
Leiterquerschnitt starr max | mm² | 2,5 | 4 |
Leiterquerschnitt flexibel min | mm² | 1 | 1 |
Leiterquerschnitt flexibel max | mm² | 2,5 | 4 |
Leiterquerschnitt m. AEH min | mm² | 0,75 | 0,75 |
Leiterquerschnitt m. AEH max | mm² | 2,5 | 2,5 |
2 Leiter gleichen Querschnitts starr min | mm² | 0,75 | 0,75 |
2 Leiter gleichen Querschnitts starr max | mm² | 2,5 | 4 |
2 Leiter gleichen Querschnitts flexibel min | mm² | 1 | 1 |
2 Leiter gleichen Querschnitts flexibel max | mm² | 2,5 | 4 |
2 Leiter gleichen Querschnitts m. TWIN-AEH min | mm² | 0,5 | 0,5 |
2 Leiter gleichen Querschnitts m. TWIN-AEH max | mm² | 1 | 1,5 |
Anzahl der Anschlüsse | 2 | 2 | |
Anschlussart | Schraubanschluss | Schraubanschluss | |
Abisolierlänge | mm | 11 | 11 |
Schraubgewinde | M4 | M4 | |
Anzugsdrehmoment | Nm | 1,0-1,2 | 1,5-1,8 |
Eigenschaft | TRK 2,5-SI | TRK 4-SL |
---|---|---|
Isolierstoff | PA | PA |
Brennbarkeitsklasse nach UL 94 | V2 | V2 |
Kontaktoberfläche | verzinnt | verzinnt |
Eigenschaft | TRK 2,5-SI | TRK 4-SL |
---|---|---|
Farbe | TRKS 2,5-SI GY | grün-gelb |
Farbe | Grau, Orange | TRK 4-SL |
Farbe | TRKS 2,5-SI-OG |
