SynCon® – Anschlusslitzen & Transformatorenklemmen SynCon® TRK 2,5 und TRK 2,5-FS

Die TRK-Klemmen lassen sich wahlweise auf die 2 x 10 mm oder die 2 x 35 mm Montageschiene und auf Spulenkörper mit integrierten Montagekammern aufrasten. Abgesehen von der Schutzleiterklemme besitzen alle Isoliergehäuse eine Abdeckklappe. Damit wird der seitlich offene Löthaken zum bequemen Einhängen und Anlöten der Wicklungsenden freigelegt und anschließend „fingersicher„ nach VBG 4 wieder abgedeckt.

Diese Typfamilie deckt den Querschnittsbereich bis 10 mm² ab. Die Klemmen sind bis auf die TRK 10 mit Schraub- oder mit Schraub- und Flachsteckanschluss lieferbar.

Die gelb-grüne Schutzleiterklemme TRK 4-SL lässt sich harmonisch mit den übrigen Klemmentypen anreihen. Sie wird samt der Montageschiene mit dem Blechpaket verschraubt.

Bezeichnet werden alle TRK-Klemmen mit den Bezeichnungsnägeln BN-TRK bzw. mit dem neuen Material UC-TMN 7,5.

Datenblatt herunterladen


Technische Zeichnung

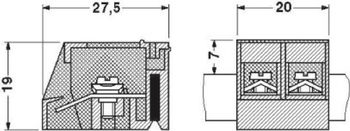

TRK 2,5

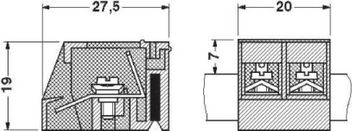

TRK 2,5-FS

Lieferformen

50 Stück je Packung

Technische Daten

Technische Daten
Eigenschaft Einheit TRK 2,5  TRK 2,5-FS
Bauform    Montageschiene oder Spulenkörper Montageschiene oder Spulenkörper
Daten nach IEC / DIN VDE
Bemessungsquerschnitt  mm²  2,5 2,5
Max. Strombelastbarkeit  24 15
Nennspannung  nur in Verbindung mit Trafo möglich nur in Verbindung mit Trafo möglich
Bemessungsisolationsspannung  800 800*
Bemessungsstoßspannung / Verschmutzungsgrad  kV / -  8 / 3 8 / 3
Überspannungskategorie / Isolierstoffgruppe    III / I III / I
Nenndaten CSA
Eigenschaft Einheit TRK 2,5  TRK 2,5-FS
Nennspannung  300 300
Nennstrom  10 15
AWG  kcmil  18-14 18-14
Nenndaten UL
Eigenschaft Einheit TRK 2,5  TRK 2,5-FS
Nennspannung  600 600
Nennstrom  20 20
AWG  kcmil  22-12 22-12
Anschlussdaten
Eigenschaft Einheit TRK 2,5  TR 2,5-FS
Leiterquerschnitt starr min  mm²  0,75 0,75
Leiterquerschnitt starr max  mm²  2,5 2,5
Leiterquerschnitt flexibel min  mm²  1 1
Leiterquerschnitt flexibel max  mm²  2,5 2,5
Leiterquerschnitt m. AEH min  mm²  0,75 0,75
Leiterquerschnitt m. AEH max  mm²  2,5 2,5
2 Leiter gleichen Querschnitts starr min  mm²  0,75 0,75
2 Leiter gleichen Querschnitts starr max  mm²  2,5 2,5
2 Leiter gleichen Querschnitts flexibel min  mm²  1 1
2 Leiter gleichen Querschnitts flexibel max  mm²  2,5 2,5
2 Leiter gleichen Querschnitts m. TWIN-AEH min  mm²  0,5 0,5
2 Leiter gleichen Querschnitts m. TWIN-AEH max  mm²  1,0 1,0
Anzahl der Anschlüsse    4 4+2FS
Anschlussart    Schraubanschluss Schraubanschluss
Abisolierlänge  mm  11 11
Schraubgewinde    M3,5 M3,5
Anzugsdrehmoment  Nm  1-1,2 1-1,2
Werkstoffdaten
Eigenschaft TRK 2,5  TRK 2,5-FS
Isolierstoff  PA PA
Brennbarkeitsklasse nach UL 94  V2 V2
Kontaktoberfläche  verzinnt verzinnt
Beschreibung
Eigenschaft TRK 2,5  TRK 2,5-FS
Farbe  Grün/Orange, Orange Grau, Orange
Farbe  TRK 2,5 OG TRK 2,5-FS
