SHWire
Kupfer- und
Kupfer- und

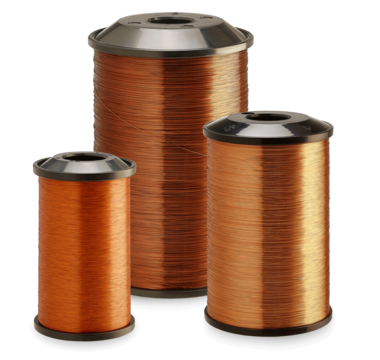

Aluminiumlackdrähte nach Maß
Sie spielen auch in den großen Trends wie erneuerbare Energien und E-Mobility eine wichtige Rolle. SHWire, Qualitätsführer in der Branche, bietet Ihnen ein breites Spektrum an Kupfer- und Aluminiumlackdrähten.
Besondere Lackdrähte für besondere Kunden
Unsere Kupfer- und Aluminiumlackdrähte finden in der weltweiten Wickelindustrie ihren Einsatz. Wir richten uns nach den etablierten Standards, um Ihnen einen umfänglichen Service für Ihre Projekte zu bieten. Darüber hinaus entwickeln und produzieren wir besondere Lackdrahttypen, wie zum Beispiel den innovativen gleitoptimierten SHTherm® 210 oder den Prägedraht, dessen mechanische Eigenschaften weit über den Branchenstandard hinausgehen. So können wir noch gezielter auf die Anforderungen eingehen, die bei Ihren Projekten entstehen, und erzielen gemeinsam mit Ihnen die besten Ergebnisse.

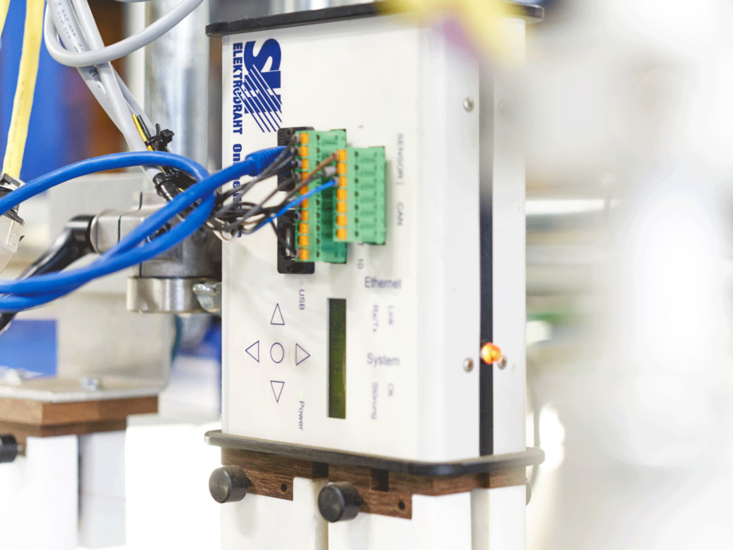

Lackdrähte aus eigener Herstellung
Die runden und flachen SHWire Premium Kupfer und -Aluminiumlackdrähte entwickeln wir vollständig in-house. Dabei produzieren wir mehr als 160.000 km Lackdraht pro Tag. Um unseren Kunden eine gleichbleibend hohe Qualität zu bieten, nutzen wir patentierte selbstentwickelte Überwachungssysteme, die unser geschultes Personal dabei unterstützen, produktionsbegleitende Prüfungen nach klar definierten Zyklen und Vorgaben durchzuführen.
SHWire

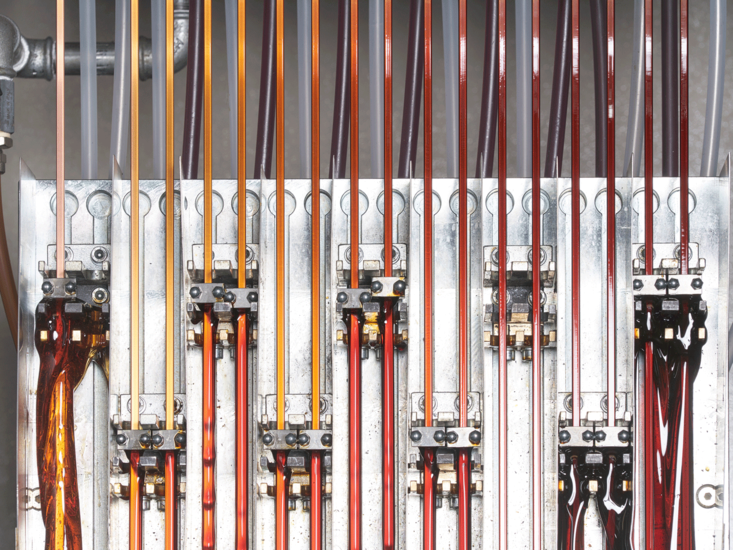

Fertigung und Dimensionen unserer Lackdrähte
Sie haben Wünsche?
Zu Sonderanfertigungen und speziellen Anforderungen sprechen Sie uns gern an – bei SHWire finden Sie die Experten für Projekte außerhalb der Norm.
Digitaler Lackdrahtschieber
Mit dem digitalen Lackdrahtschieber haben wir das bekannte und beliebte handliche Werkzeug vom Schreibtisch auf den Desktop gebracht.
Geben Sie einfach den gewünschten Nenndurchmesser des Lackdrahtes über das Eingabefeld ein oder nutzen Sie den Schieberegler. Auf einen Blick erhalten Sie nützliche Informationen zu Kupfer- und Aluminiumlackdraht basierend auf der IEC 60317-0-1.
- 0,030 mm
- 0,040 mm
- 0,045 mm
- 0,050 mm
- 0,053 mm
- 0,056 mm
- 0,060 mm
- 0,063 mm
- 0,067 mm
- 0,071 mm
- 0,075 mm
- 0,080 mm
- 0,085 mm
- 0,090 mm
- 0,095 mm
- 0,100 mm
- 0,106 mm
- 0,112 mm
- 0,118 mm
- 0,125 mm
- 0,132 mm
- 0,140 mm
- 0,150 mm
- 0,160 mm
- 0,170 mm
- 0,180 mm
- 0,190 mm
- 0,200 mm
- 0,212 mm
- 0,224 mm
- 0,236 mm
- 0,250 mm
- 0,265 mm
- 0,280 mm
- 0,300 mm
- 0,315 mm
- 0,335 mm
- 0,355 mm
- 0,375 mm
- 0,400 mm
- 0,425 mm
- 0,450 mm
- 0,475 mm
- 0,500 mm
- 0,530 mm
- 0,560 mm
- 0,600 mm
- 0,630 mm
- 0,670 mm
- 0,710 mm
- 0,750 mm
- 0,800 mm
- 0,850 mm
- 0,900 mm
- 0,950 mm
- 1,000 mm
- 1,060 mm
- 1,120 mm
- 1,180 mm
- 1,250 mm
- 1,320 mm
- 1,400 mm
- 1,500 mm
- 1,600 mm
- 1,700 mm
- 1,800 mm
- 1,900 mm
- 2,000 mm
- 2,120 mm
- 2,240 mm
- 2,360 mm
- 2,500 mm
- 2,650 mm
- 2,800 mm
- 3,000 mm
- 3,150 mm
- 3,350 mm
- 3,550 mm
- 3,750 mm
- 4,000 mm
- 4,250 mm
- 4,500 mm
- 4,750 mm
- 5,000 mm
| Leiter Nenn-Ø | 0,030 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,002 | kg/km | |
| Kupfer | Widerstand min. | 21,765 | Ω/m |
| Widerstand max. | 26,601 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,006 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,033 | mm | |
| Lackisoliert Grad 1 max. | 0,037 | mm | |
| Lackisoliert Grad 2 min. | 0,038 | mm | |
| Lackisoliert Grad 2 max. | 0,041 | mm | |
| Leiter Nenn-Ø | 0,040 | mm | |
| Leiterquerschnitt | 0,001 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,003 | kg/km | |
| Kupfer | Widerstand min. | 12,379 | Ω/m |
| Widerstand max. | 14,827 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,011 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,044 | mm | |
| Lackisoliert Grad 1 max. | 0,049 | mm | |
| Lackisoliert Grad 2 min. | 0,050 | mm | |
| Lackisoliert Grad 2 max. | 0,054 | mm | |
| Leiter Nenn-Ø | 0,045 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,004 | kg/km | |
| Kupfer | Widerstand min. | 9,781 | Ω/m |
| Widerstand max. | 11,715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,014 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,050 | mm | |
| Lackisoliert Grad 1 max. | 0,055 | mm | |
| Lackisoliert Grad 2 min. | 0,056 | mm | |
| Lackisoliert Grad 2 max. | 0,061 | mm | |
| Leiter Nenn-Ø | 0,050 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,005 | kg/km | |
| Kupfer | Widerstand min. | 7,9224 | Ω/m |
| Widerstand max. | 9,4894 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,018 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,055 | mm | |
| Lackisoliert Grad 1 max. | 0,060 | mm | |
| Lackisoliert Grad 2 min. | 0,061 | mm | |
| Lackisoliert Grad 2 max. | 0,066 | mm | |
| Leiter Nenn-Ø | 0,053 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,006 | kg/km | |
| Kupfer | Widerstand min. | 7,0509 | Ω/m |
| Widerstand max. | 8,4456 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,020 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,059 | mm | |
| Lackisoliert Grad 1 max. | 0,064 | mm | |
| Lackisoliert Grad 2 min. | 0,065 | mm | |
| Lackisoliert Grad 2 max. | 0,070 | mm | |
| Leiter Nenn-Ø | 0,056 | mm | |
| Leiterquerschnitt | 0,002 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,007 | kg/km | |
| Kupfer | Widerstand min. | 6,3157 | Ω/m |
| Widerstand max. | 7,5649 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,022 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,062 | mm | |
| Lackisoliert Grad 1 max. | 0,067 | mm | |
| Lackisoliert Grad 2 min. | 0,068 | mm | |
| Lackisoliert Grad 2 max. | 0,074 | mm | |
| Leiter Nenn-Ø | 0,060 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 5,5017 | Ω/m |
| Widerstand max. | 6,5899 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,025 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,066 | mm | |
| Lackisoliert Grad 1 max. | 0,072 | mm | |
| Lackisoliert Grad 2 min. | 0,073 | mm | |
| Lackisoliert Grad 2 max. | 0,079 | mm | |
| Leiter Nenn-Ø | 0,063 | mm | |
| Leiterquerschnitt | 0,003 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,008 | kg/km | |
| Kupfer | Widerstand min. | 4,9902 | Ω/m |
| Widerstand max. | 5,9772 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,028 | kg/km | |
| Ø | Leiter min. | - | mm |
| Leiter max. | - | mm | |
| Lackisoliert Grad 1 min. | 0,069 | mm | |
| Lackisoliert Grad 1 max. | 0,076 | mm | |
| Lackisoliert Grad 2 min. | 0,077 | mm | |
| Lackisoliert Grad 2 max. | 0,083 | mm | |
| Leiter Nenn-Ø | 0,067 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,010 | kg/km | |
| Kupfer | Widerstand min. | 4,4121 | Ω/m |
| Widerstand max. | 5,2848 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,031 | kg/km | |
| Ø | Leiter min. | 0,064 | mm |
| Leiter max. | 0,070 | mm | |
| Lackisoliert Grad 1 min. | 0,074 | mm | |
| Lackisoliert Grad 1 max. | 0,080 | mm | |
| Lackisoliert Grad 2 min. | 0,081 | mm | |
| Lackisoliert Grad 2 max. | 0,088 | mm | |
| Leiter Nenn-Ø | 0,071 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,011 | kg/km | |
| Kupfer | Widerstand min. | 3,9290 | Ω/m |
| Widerstand max. | 4,7061 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,035 | kg/km | |
| Ø | Leiter min. | 0,068 | mm |
| Leiter max. | 0,074 | mm | |
| Lackisoliert Grad 1 min. | 0,078 | mm | |
| Lackisoliert Grad 1 max. | 0,084 | mm | |
| Lackisoliert Grad 2 min. | 0,085 | mm | |
| Lackisoliert Grad 2 max. | 0,091 | mm | |
| Leiter Nenn-Ø | 0,075 | mm | |
| Leiterquerschnitt | 0,004 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,012 | kg/km | |
| Kupfer | Widerstand min. | 3,5471 | Ω/m |
| Widerstand max. | 4,2346 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,039 | kg/km | |
| Ø | Leiter min. | 0,072 | mm |
| Leiter max. | 0,078 | mm | |
| Lackisoliert Grad 1 min. | 0,082 | mm | |
| Lackisoliert Grad 1 max. | 0,089 | mm | |
| Lackisoliert Grad 2 min. | 0,090 | mm | |
| Lackisoliert Grad 2 max. | 0,095 | mm | |
| Leiter Nenn-Ø | 0,080 | mm | |
| Leiterquerschnitt | 0,005 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,014 | kg/km | |
| Kupfer | Widerstand min. | 3,1326 | Ω/m |
| Widerstand max. | 3,7025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,045 | kg/km | |
| Ø | Leiter min. | 0,077 | mm |
| Leiter max. | 0,083 | mm | |
| Lackisoliert Grad 1 min. | 0,087 | mm | |
| Lackisoliert Grad 1 max. | 0,094 | mm | |
| Lackisoliert Grad 2 min. | 0,095 | mm | |
| Lackisoliert Grad 2 max. | 0,101 | mm | |
| Leiter Nenn-Ø | 0,085 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,015 | kg/km | |
| Kupfer | Widerstand min. | 2,7867 | Ω/m |
| Widerstand max. | 3,2648 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,051 | kg/km | |
| Ø | Leiter min. | 0,082 | mm |
| Leiter max. | 0,088 | mm | |
| Lackisoliert Grad 1 min. | 0,093 | mm | |
| Lackisoliert Grad 1 max. | 0,100 | mm | |
| Lackisoliert Grad 2 min. | 0,101 | mm | |
| Lackisoliert Grad 2 max. | 0,107 | mm | |
| Leiter Nenn-Ø | 0,090 | mm | |
| Leiterquerschnitt | 0,006 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,017 | kg/km | |
| Kupfer | Widerstand min. | 2,4951 | Ω/m |
| Widerstand max. | 2,9003 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,057 | kg/km | |
| Ø | Leiter min. | 0,087 | mm |
| Leiter max. | 0,093 | mm | |
| Lackisoliert Grad 1 min. | 0,098 | mm | |
| Lackisoliert Grad 1 max. | 0,105 | mm | |
| Lackisoliert Grad 2 min. | 0,106 | mm | |
| Lackisoliert Grad 2 max. | 0,113 | mm | |
| Leiter Nenn-Ø | 0,095 | mm | |
| Leiterquerschnitt | 0,007 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,019 | kg/km | |
| Kupfer | Widerstand min. | 2,2470 | Ω/m |
| Widerstand max. | 2,5936 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,063 | kg/km | |
| Ø | Leiter min. | 0,092 | mm |
| Leiter max. | 0,098 | mm | |
| Lackisoliert Grad 1 min. | 0,103 | mm | |
| Lackisoliert Grad 1 max. | 0,111 | mm | |
| Lackisoliert Grad 2 min. | 0,112 | mm | |
| Lackisoliert Grad 2 max. | 0,119 | mm | |
| Leiter Nenn-Ø | 0,100 | mm | |
| Leiterquerschnitt | 0,008 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,021 | kg/km | |
| Kupfer | Widerstand min. | 2,0342 | Ω/m |
| Widerstand max. | 2,3331 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,070 | kg/km | |
| Ø | Leiter min. | 0,097 | mm |
| Leiter max. | 0,103 | mm | |
| Lackisoliert Grad 1 min. | 0,108 | mm | |
| Lackisoliert Grad 1 max. | 0,117 | mm | |
| Lackisoliert Grad 2 min. | 0,118 | mm | |
| Lackisoliert Grad 2 max. | 0,125 | mm | |
| Leiter Nenn-Ø | 0,106 | mm | |
| Leiterquerschnitt | 0,009 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,024 | kg/km | |
| Kupfer | Widerstand min. | 1,8164 | Ω/m |
| Widerstand max. | 2,0692 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,079 | kg/km | |
| Ø | Leiter min. | 0,103 | mm |
| Leiter max. | 0,109 | mm | |
| Lackisoliert Grad 1 min. | 0,115 | mm | |
| Lackisoliert Grad 1 max. | 0,123 | mm | |
| Lackisoliert Grad 2 min. | 0,124 | mm | |
| Lackisoliert Grad 2 max. | 0,132 | mm | |
| Leiter Nenn-Ø | 0,112 | mm | |
| Leiterquerschnitt | 0,010 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,027 | kg/km | |
| Kupfer | Widerstand min. | 1,6318 | Ω/m |
| Widerstand max. | 1,8407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,088 | kg/km | |
| Ø | Leiter min. | 0,109 | mm |
| Leiter max. | 0,115 | mm | |
| Lackisoliert Grad 1 min. | 0,121 | mm | |
| Lackisoliert Grad 1 max. | 0,130 | mm | |
| Lackisoliert Grad 2 min. | 0,131 | mm | |
| Lackisoliert Grad 2 max. | 0,139 | mm | |
| Leiter Nenn-Ø | 0,118 | mm | |
| Leiterquerschnitt | 0,011 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,030 | kg/km | |
| Kupfer | Widerstand min. | 1,4740 | Ω/m |
| Widerstand max. | 1,6599 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,098 | kg/km | |
| Ø | Leiter min. | 0,115 | mm |
| Leiter max. | 0,121 | mm | |
| Lackisoliert Grad 1 min. | 0,128 | mm | |
| Lackisoliert Grad 1 max. | 0,136 | mm | |
| Lackisoliert Grad 2 min. | 0,137 | mm | |
| Lackisoliert Grad 2 max. | 0,145 | mm | |
| Leiter Nenn-Ø | 0,125 | mm | |
| Leiterquerschnitt | 0,012 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,033 | kg/km | |
| Kupfer | Widerstand min. | 1,3172 | Ω/m |
| Widerstand max. | 1,4749 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,109 | kg/km | |
| Ø | Leiter min. | 0,122 | mm |
| Leiter max. | 0,128 | mm | |
| Lackisoliert Grad 1 min. | 0,135 | mm | |
| Lackisoliert Grad 1 max. | 0,144 | mm | |
| Lackisoliert Grad 2 min. | 0,145 | mm | |
| Lackisoliert Grad 2 max. | 0,154 | mm | |
| Leiter Nenn-Ø | 0,132 | mm | |
| Leiterquerschnitt | 0,014 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,037 | kg/km | |
| Kupfer | Widerstand min. | 1,1841 | Ω/m |
| Widerstand max. | 1,3192 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,122 | kg/km | |
| Ø | Leiter min. | 0,129 | mm |
| Leiter max. | 0,135 | mm | |
| Lackisoliert Grad 1 min. | 0,143 | mm | |
| Lackisoliert Grad 1 max. | 0,152 | mm | |
| Lackisoliert Grad 2 min. | 0,153 | mm | |
| Lackisoliert Grad 2 max. | 0,162 | mm | |
| Leiter Nenn-Ø | 0,140 | mm | |
| Leiterquerschnitt | 0,015 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,042 | kg/km | |
| Kupfer | Widerstand min. | 1,0553 | Ω/m |
| Widerstand max. | 1,1696 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,137 | kg/km | |
| Ø | Leiter min. | 0,137 | mm |
| Leiter max. | 0,143 | mm | |
| Lackisoliert Grad 1 min. | 0,151 | mm | |
| Lackisoliert Grad 1 max. | 0,160 | mm | |
| Lackisoliert Grad 2 min. | 0,161 | mm | |
| Lackisoliert Grad 2 max. | 0,171 | mm | |
| Leiter Nenn-Ø | 0,150 | mm | |
| Leiterquerschnitt | 0,018 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,048 | kg/km | |
| Kupfer | Widerstand min. | 0,9219 | Ω/m |
| Widerstand max. | 1,0159 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,158 | kg/km | |
| Ø | Leiter min. | 0,147 | mm |
| Leiter max. | 0,153 | mm | |
| Lackisoliert Grad 1 min. | 0,162 | mm | |
| Lackisoliert Grad 1 max. | 0,171 | mm | |
| Lackisoliert Grad 2 min. | 0,172 | mm | |
| Lackisoliert Grad 2 max. | 0,182 | mm | |
| Leiter Nenn-Ø | 0,160 | mm | |
| Leiterquerschnitt | 0,020 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,054 | kg/km | |
| Kupfer | Widerstand min. | 0,8122 | Ω/m |
| Widerstand max. | 0,8906 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,179 | kg/km | |
| Ø | Leiter min. | 0,157 | mm |
| Leiter max. | 0,163 | mm | |
| Lackisoliert Grad 1 min. | 0,172 | mm | |
| Lackisoliert Grad 1 max. | 0,182 | mm | |
| Lackisoliert Grad 2 min. | 0,183 | mm | |
| Lackisoliert Grad 2 max. | 0,194 | mm | |
| Leiter Nenn-Ø | 0,170 | mm | |
| Leiterquerschnitt | 0,023 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,061 | kg/km | |
| Kupfer | Widerstand min. | 0,7211 | Ω/m |
| Widerstand max. | 0,7871 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,202 | kg/km | |
| Ø | Leiter min. | 0,167 | mm |
| Leiter max. | 0,173 | mm | |
| Lackisoliert Grad 1 min. | 0,183 | mm | |
| Lackisoliert Grad 1 max. | 0,194 | mm | |
| Lackisoliert Grad 2 min. | 0,195 | mm | |
| Lackisoliert Grad 2 max. | 0,205 | mm | |
| Leiter Nenn-Ø | 0,180 | mm | |
| Leiterquerschnitt | 0,025 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,069 | kg/km | |
| Kupfer | Widerstand min. | 0,6444 | Ω/m |
| Widerstand max. | 0,7007 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,227 | kg/km | |
| Ø | Leiter min. | 0,177 | mm |
| Leiter max. | 0,183 | mm | |
| Lackisoliert Grad 1 min. | 0,193 | mm | |
| Lackisoliert Grad 1 max. | 0,204 | mm | |
| Lackisoliert Grad 2 min. | 0,205 | mm | |
| Lackisoliert Grad 2 max. | 0,217 | mm | |
| Leiter Nenn-Ø | 0,190 | mm | |
| Leiterquerschnitt | 0,028 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,077 | kg/km | |
| Kupfer | Widerstand min. | 0,5794 | Ω/m |
| Widerstand max. | 0,6278 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,253 | kg/km | |
| Ø | Leiter min. | 0,187 | mm |
| Leiter max. | 0,193 | mm | |
| Lackisoliert Grad 1 min. | 0,204 | mm | |
| Lackisoliert Grad 1 max. | 0,216 | mm | |
| Lackisoliert Grad 2 min. | 0,217 | mm | |
| Lackisoliert Grad 2 max. | 0,228 | mm | |
| Leiter Nenn-Ø | 0,200 | mm | |
| Leiterquerschnitt | 0,031 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,085 | kg/km | |
| Kupfer | Widerstand min. | 0,5237 | Ω/m |
| Widerstand max. | 0,5657 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,280 | kg/km | |
| Ø | Leiter min. | 0,197 | mm |
| Leiter max. | 0,203 | mm | |
| Lackisoliert Grad 1 min. | 0,214 | mm | |
| Lackisoliert Grad 1 max. | 0,226 | mm | |
| Lackisoliert Grad 2 min. | 0,227 | mm | |
| Lackisoliert Grad 2 max. | 0,239 | mm | |
| Leiter Nenn-Ø | 0,212 | mm | |
| Leiterquerschnitt | 0,035 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,095 | kg/km | |
| Kupfer | Widerstand min. | 0,4669 | Ω/m |
| Widerstand max. | 0,5026 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,315 | kg/km | |
| Ø | Leiter min. | 0,209 | mm |
| Leiter max. | 0,215 | mm | |
| Lackisoliert Grad 1 min. | 0,227 | mm | |
| Lackisoliert Grad 1 max. | 0,240 | mm | |
| Lackisoliert Grad 2 min. | 0,241 | mm | |
| Lackisoliert Grad 2 max. | 0,254 | mm | |
| Leiter Nenn-Ø | 0,224 | mm | |
| Leiterquerschnitt | 0,039 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,106 | kg/km | |
| Kupfer | Widerstand min. | 0,4188 | Ω/m |
| Widerstand max. | 0,4495 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,352 | kg/km | |
| Ø | Leiter min. | 0,221 | mm |
| Leiter max. | 0,227 | mm | |
| Lackisoliert Grad 1 min. | 0,239 | mm | |
| Lackisoliert Grad 1 max. | 0,252 | mm | |
| Lackisoliert Grad 2 min. | 0,253 | mm | |
| Lackisoliert Grad 2 max. | 0,266 | mm | |
| Leiter Nenn-Ø | 0,236 | mm | |
| Leiterquerschnitt | 0,044 | mm² | |
| Alu | Widerstand min. | - | Ω/m |
| Widerstand max. | - | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,118 | kg/km | |
| Kupfer | Widerstand min. | 0,3747 | Ω/m |
| Widerstand max. | 0,4079 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,390 | kg/km | |
| Ø | Leiter min. | 0,232 | mm |
| Leiter max. | 0,240 | mm | |
| Lackisoliert Grad 1 min. | 0,253 | mm | |
| Lackisoliert Grad 1 max. | 0,267 | mm | |
| Lackisoliert Grad 2 min. | 0,268 | mm | |
| Lackisoliert Grad 2 max. | 0,283 | mm | |
| Leiter Nenn-Ø | 0,250 | mm | |
| Leiterquerschnitt | 0,049 | mm² | |
| Alu | Widerstand min. | 0,5452 | Ω/m |
| Widerstand max. | 0,5927 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,133 | kg/km | |
| Kupfer | Widerstand min. | 0,3345 | Ω/m |
| Widerstand max. | 0,3628 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,438 | kg/km | |
| Ø | Leiter min. | 0,246 | mm |
| Leiter max. | 0,254 | mm | |
| Lackisoliert Grad 1 min. | 0,267 | mm | |
| Lackisoliert Grad 1 max. | 0,281 | mm | |
| Lackisoliert Grad 2 min. | 0,282 | mm | |
| Lackisoliert Grad 2 max. | 0,297 | mm | |
| Leiter Nenn-Ø | 0,265 | mm | |
| Leiterquerschnitt | 0,055 | mm² | |
| Alu | Widerstand min. | 0,4861 | Ω/m |
| Widerstand max. | 0,5265 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,149 | kg/km | |
| Kupfer | Widerstand min. | 0,2982 | Ω/m |
| Widerstand max. | 0,3223 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,492 | kg/km | |
| Ø | Leiter min. | 0,261 | mm |
| Leiter max. | 0,269 | mm | |
| Lackisoliert Grad 1 min. | 0,283 | mm | |
| Lackisoliert Grad 1 max. | 0,297 | mm | |
| Lackisoliert Grad 2 min. | 0,298 | mm | |
| Lackisoliert Grad 2 max. | 0,314 | mm | |
| Leiter Nenn-Ø | 0,280 | mm | |
| Leiterquerschnitt | 0,062 | mm² | |
| Alu | Widerstand min. | 0,4361 | Ω/m |
| Widerstand max. | 0,4708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,166 | kg/km | |
| Kupfer | Widerstand min. | 0,2676 | Ω/m |
| Widerstand max. | 0,2882 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,549 | kg/km | |
| Ø | Leiter min. | 0,276 | mm |
| Leiter max. | 0,284 | mm | |
| Lackisoliert Grad 1 min. | 0,298 | mm | |
| Lackisoliert Grad 1 max. | 0,312 | mm | |
| Lackisoliert Grad 2 min. | 0,313 | mm | |
| Lackisoliert Grad 2 max. | 0,329 | mm | |
| Leiter Nenn-Ø | 0,300 | mm | |
| Leiterquerschnitt | 0,071 | mm² | |
| Alu | Widerstand min. | 0,3806 | Ω/m |
| Widerstand max. | 0,4094 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,191 | kg/km | |
| Kupfer | Widerstand min. | 0,2335 | Ω/m |
| Widerstand max. | 0,2506 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,631 | kg/km | |
| Ø | Leiter min. | 0,296 | mm |
| Leiter max. | 0,304 | mm | |
| Lackisoliert Grad 1 min. | 0,319 | mm | |
| Lackisoliert Grad 1 max. | 0,334 | mm | |
| Lackisoliert Grad 2 min. | 0,335 | mm | |
| Lackisoliert Grad 2 max. | 0,352 | mm | |
| Leiter Nenn-Ø | 0,315 | mm | |
| Leiterquerschnitt | 0,078 | mm² | |
| Alu | Widerstand min. | 0,3456 | Ω/m |
| Widerstand max. | 0,3708 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,210 | kg/km | |
| Kupfer | Widerstand min. | 0,2121 | Ω/m |
| Widerstand max. | 0,2270 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,695 | kg/km | |
| Ø | Leiter min. | 0,311 | mm |
| Leiter max. | 0,319 | mm | |
| Lackisoliert Grad 1 min. | 0,334 | mm | |
| Lackisoliert Grad 1 max. | 0,349 | mm | |
| Lackisoliert Grad 2 min. | 0,350 | mm | |
| Lackisoliert Grad 2 max. | 0,367 | mm | |
| Leiter Nenn-Ø | 0,335 | mm | |
| Leiterquerschnitt | 0,088 | mm² | |
| Alu | Widerstand min. | 0,3061 | Ω/m |
| Widerstand max. | 0,3274 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,238 | kg/km | |
| Kupfer | Widerstand min. | 0,1878 | Ω/m |
| Widerstand max. | 0,2004 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,786 | kg/km | |
| Ø | Leiter min. | 0,331 | mm |
| Leiter max. | 0,339 | mm | |
| Lackisoliert Grad 1 min. | 0,355 | mm | |
| Lackisoliert Grad 1 max. | 0,372 | mm | |
| Lackisoliert Grad 2 min. | 0,373 | mm | |
| Lackisoliert Grad 2 max. | 0,391 | mm | |
| Leiter Nenn-Ø | 0,355 | mm | |
| Leiterquerschnitt | 0,099 | mm² | |
| Alu | Widerstand min. | 0,2729 | Ω/m |
| Widerstand max. | 0,2911 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,267 | kg/km | |
| Kupfer | Widerstand min. | 0,1674 | Ω/m |
| Widerstand max. | 0,1782 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,883 | kg/km | |
| Ø | Leiter min. | 0,351 | mm |
| Leiter max. | 0,359 | mm | |
| Lackisoliert Grad 1 min. | 0,375 | mm | |
| Lackisoliert Grad 1 max. | 0,392 | mm | |
| Lackisoliert Grad 2 min. | 0,393 | mm | |
| Lackisoliert Grad 2 max. | 0,411 | mm | |
| Leiter Nenn-Ø | 0,375 | mm | |
| Leiterquerschnitt | 0,110 | mm² | |
| Alu | Widerstand min. | 0,2436 | Ω/m |
| Widerstand max. | 0,2620 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,298 | kg/km | |
| Kupfer | Widerstand min. | 0,1495 | Ω/m |
| Widerstand max. | 0,1604 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 0,985 | kg/km | |
| Ø | Leiter min. | 0,370 | mm |
| Leiter max. | 0,380 | mm | |
| Lackisoliert Grad 1 min. | 0,396 | mm | |
| Lackisoliert Grad 1 max. | 0,414 | mm | |
| Lackisoliert Grad 2 min. | 0,415 | mm | |
| Lackisoliert Grad 2 max. | 0,434 | mm | |
| Leiter Nenn-Ø | 0,400 | mm | |
| Leiterquerschnitt | 0,126 | mm² | |
| Alu | Widerstand min. | 0,2144 | Ω/m |
| Widerstand max. | 0,2299 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,339 | kg/km | |
| Kupfer | Widerstand min. | 0,1316 | Ω/m |
| Widerstand max. | 0,1407 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,121 | kg/km | |
| Ø | Leiter min. | 0,395 | mm |
| Leiter max. | 0,405 | mm | |
| Lackisoliert Grad 1 min. | 0,421 | mm | |
| Lackisoliert Grad 1 max. | 0,439 | mm | |
| Lackisoliert Grad 2 min. | 0,440 | mm | |
| Lackisoliert Grad 2 max. | 0,459 | mm | |
| Leiter Nenn-Ø | 0,425 | mm | |
| Leiterquerschnitt | 0,142 | mm² | |
| Alu | Widerstand min. | 0,1902 | Ω/m |
| Widerstand max. | 0,2033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,383 | kg/km | |
| Kupfer | Widerstand min. | 0,1167 | Ω/m |
| Widerstand max. | 0,1245 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,265 | kg/km | |
| Ø | Leiter min. | 0,420 | mm |
| Leiter max. | 0,430 | mm | |
| Lackisoliert Grad 1 min. | 0,447 | mm | |
| Lackisoliert Grad 1 max. | 0,466 | mm | |
| Lackisoliert Grad 2 min. | 0,467 | mm | |
| Lackisoliert Grad 2 max. | 0,488 | mm | |
| Leiter Nenn-Ø | 0,450 | mm | |
| Leiterquerschnitt | 0,159 | mm² | |
| Alu | Widerstand min. | 0,1699 | Ω/m |
| Widerstand max. | 0,1811 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,429 | kg/km | |
| Kupfer | Widerstand min. | 0,1042 | Ω/m |
| Widerstand max. | 0,1109 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,419 | kg/km | |
| Ø | Leiter min. | 0,445 | mm |
| Leiter max. | 0,455 | mm | |
| Lackisoliert Grad 1 min. | 0,472 | mm | |
| Lackisoliert Grad 1 max. | 0,491 | mm | |
| Lackisoliert Grad 2 min. | 0,492 | mm | |
| Lackisoliert Grad 2 max. | 0,513 | mm | |
| Leiter Nenn-Ø | 0,475 | mm | |
| Leiterquerschnitt | 0,177 | mm² | |
| Alu | Widerstand min. | 0,1527 | Ω/m |
| Widerstand max. | 0,1624 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,478 | kg/km | |
| Kupfer | Widerstand min. | 0,0937 | Ω/m |
| Widerstand max. | 0,0994 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,581 | kg/km | |
| Ø | Leiter min. | 0,470 | mm |
| Leiter max. | 0,480 | mm | |
| Lackisoliert Grad 1 min. | 0,499 | mm | |
| Lackisoliert Grad 1 max. | 0,519 | mm | |
| Lackisoliert Grad 2 min. | 0,520 | mm | |
| Lackisoliert Grad 2 max. | 0,541 | mm | |
| Leiter Nenn-Ø | 0,500 | mm | |
| Leiterquerschnitt | 0,196 | mm² | |
| Alu | Widerstand min. | 0,1379 | Ω/m |
| Widerstand max. | 0,1464 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,530 | kg/km | |
| Kupfer | Widerstand min. | 0,0846 | Ω/m |
| Widerstand max. | 0,0896 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,751 | kg/km | |
| Ø | Leiter min. | 0,495 | mm |
| Leiter max. | 0,505 | mm | |
| Lackisoliert Grad 1 min. | 0,524 | mm | |
| Lackisoliert Grad 1 max. | 0,544 | mm | |
| Lackisoliert Grad 2 min. | 0,545 | mm | |
| Lackisoliert Grad 2 max. | 0,566 | mm | |
| Leiter Nenn-Ø | 0,530 | mm | |
| Leiterquerschnitt | 0,221 | mm² | |
| Alu | Widerstand min. | 0,1224 | Ω/m |
| Widerstand max. | 0,1306 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,596 | kg/km | |
| Kupfer | Widerstand min. | 0,0751 | Ω/m |
| Widerstand max. | 0,0800 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 1,968 | kg/km | |
| Ø | Leiter min. | 0,524 | mm |
| Leiter max. | 0,536 | mm | |
| Lackisoliert Grad 1 min. | 0,555 | mm | |
| Lackisoliert Grad 1 max. | 0,576 | mm | |
| Lackisoliert Grad 2 min. | 0,577 | mm | |
| Lackisoliert Grad 2 max. | 0,600 | mm | |
| Leiter Nenn-Ø | 0,560 | mm | |
| Leiterquerschnitt | 0,246 | mm² | |
| Alu | Widerstand min. | 0,1098 | Ω/m |
| Widerstand max. | 0,1169 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,665 | kg/km | |
| Kupfer | Widerstand min. | 0,0674 | Ω/m |
| Widerstand max. | 0,0715 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,197 | kg/km | |
| Ø | Leiter min. | 0,554 | mm |
| Leiter max. | 0,566 | mm | |
| Lackisoliert Grad 1 min. | 0,585 | mm | |
| Lackisoliert Grad 1 max. | 0,606 | mm | |
| Lackisoliert Grad 2 min. | 0,607 | mm | |
| Lackisoliert Grad 2 max. | 0,630 | mm | |
| Leiter Nenn-Ø | 0,600 | mm | |
| Leiterquerschnitt | 0,283 | mm² | |
| Alu | Widerstand min. | 0,0958 | Ω/m |
| Widerstand max. | 0,1017 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,763 | kg/km | |
| Kupfer | Widerstand min. | 0,0588 | Ω/m |
| Widerstand max. | 0,0622 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,522 | kg/km | |
| Ø | Leiter min. | 0,594 | mm |
| Leiter max. | 0,606 | mm | |
| Lackisoliert Grad 1 min. | 0,627 | mm | |
| Lackisoliert Grad 1 max. | 0,649 | mm | |
| Lackisoliert Grad 2 min. | 0,650 | mm | |
| Lackisoliert Grad 2 max. | 0,674 | mm | |
| Leiter Nenn-Ø | 0,630 | mm | |
| Leiterquerschnitt | 0,312 | mm² | |
| Alu | Widerstand min. | 0,0870 | Ω/m |
| Widerstand max. | 0,0921 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,842 | kg/km | |
| Kupfer | Widerstand min. | 0,0534 | Ω/m |
| Widerstand max. | 0,0564 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 2,781 | kg/km | |
| Ø | Leiter min. | 0,624 | mm |
| Leiter max. | 0,636 | mm | |
| Lackisoliert Grad 1 min. | 0,657 | mm | |
| Lackisoliert Grad 1 max. | 0,679 | mm | |
| Lackisoliert Grad 2 min. | 0,680 | mm | |
| Lackisoliert Grad 2 max. | 0,704 | mm | |
| Leiter Nenn-Ø | 0,670 | mm | |
| Leiterquerschnitt | 0,353 | mm² | |
| Alu | Widerstand min. | 0,0767 | Ω/m |
| Widerstand max. | 0,0816 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 0,952 | kg/km | |
| Kupfer | Widerstand min. | 0,0471 | Ω/m |
| Widerstand max. | 0,0499 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,145 | kg/km | |
| Ø | Leiter min. | 0,663 | mm |
| Leiter max. | 0,677 | mm | |
| Lackisoliert Grad 1 min. | 0,698 | mm | |
| Lackisoliert Grad 1 max. | 0,722 | mm | |
| Lackisoliert Grad 2 min. | 0,723 | mm | |
| Lackisoliert Grad 2 max. | 0,749 | mm | |
| Leiter Nenn-Ø | 0,710 | mm | |
| Leiterquerschnitt | 0,396 | mm² | |
| Alu | Widerstand min. | 0,0684 | Ω/m |
| Widerstand max. | 0,0726 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,069 | kg/km | |
| Kupfer | Widerstand min. | 0,0420 | Ω/m |
| Widerstand max. | 0,0444 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,532 | kg/km | |
| Ø | Leiter min. | 0,703 | mm |
| Leiter max. | 0,717 | mm | |
| Lackisoliert Grad 1 min. | 0,738 | mm | |
| Lackisoliert Grad 1 max. | 0,762 | mm | |
| Lackisoliert Grad 2 min. | 0,763 | mm | |
| Lackisoliert Grad 2 max. | 0,789 | mm | |
| Leiter Nenn-Ø | 0,750 | mm | |
| Leiterquerschnitt | 0,442 | mm² | |
| Alu | Widerstand min. | 0,0612 | Ω/m |
| Widerstand max. | 0,0651 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,193 | kg/km | |
| Kupfer | Widerstand min. | 0,0376 | Ω/m |
| Widerstand max. | 0,0399 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 3,941 | kg/km | |
| Ø | Leiter min. | 0,742 | mm |
| Leiter max. | 0,758 | mm | |
| Lackisoliert Grad 1 min. | 0,780 | mm | |
| Lackisoliert Grad 1 max. | 0,805 | mm | |
| Lackisoliert Grad 2 min. | 0,806 | mm | |
| Lackisoliert Grad 2 max. | 0,834 | mm | |
| Leiter Nenn-Ø | 0,800 | mm | |
| Leiterquerschnitt | 0,503 | mm² | |
| Alu | Widerstand min. | 0,0539 | Ω/m |
| Widerstand max. | 0,0572 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,357 | kg/km | |
| Kupfer | Widerstand min. | 0,0331 | Ω/m |
| Widerstand max. | 0,0350 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 4,484 | kg/km | |
| Ø | Leiter min. | 0,792 | mm |
| Leiter max. | 0,808 | mm | |
| Lackisoliert Grad 1 min. | 0,830 | mm | |
| Lackisoliert Grad 1 max. | 0,855 | mm | |
| Lackisoliert Grad 2 min. | 0,856 | mm | |
| Lackisoliert Grad 2 max. | 0,884 | mm | |
| Leiter Nenn-Ø | 0,850 | mm | |
| Leiterquerschnitt | 0,567 | mm² | |
| Alu | Widerstand min. | 0,0477 | Ω/m |
| Widerstand max. | 0,0507 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,532 | kg/km | |
| Kupfer | Widerstand min. | 0,0292 | Ω/m |
| Widerstand max. | 0,0310 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,062 | kg/km | |
| Ø | Leiter min. | 0,841 | mm |
| Leiter max. | 0,859 | mm | |
| Lackisoliert Grad 1 min. | 0,882 | mm | |
| Lackisoliert Grad 1 max. | 0,909 | mm | |
| Lackisoliert Grad 2 min. | 0,910 | mm | |
| Lackisoliert Grad 2 max. | 0,939 | mm | |
| Leiter Nenn-Ø | 0,900 | mm | |
| Leiterquerschnitt | 0,636 | mm² | |
| Alu | Widerstand min. | 0,0426 | Ω/m |
| Widerstand max. | 0,0452 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,718 | kg/km | |
| Kupfer | Widerstand min. | 0,0261 | Ω/m |
| Widerstand max. | 0,0277 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 5,675 | kg/km | |
| Ø | Leiter min. | 0,891 | mm |
| Leiter max. | 0,909 | mm | |
| Lackisoliert Grad 1 min. | 0,932 | mm | |
| Lackisoliert Grad 1 max. | 0,959 | mm | |
| Lackisoliert Grad 2 min. | 0,960 | mm | |
| Lackisoliert Grad 2 max. | 0,989 | mm | |
| Leiter Nenn-Ø | 0,950 | mm | |
| Leiterquerschnitt | 0,709 | mm² | |
| Alu | Widerstand min. | 0,0382 | Ω/m |
| Widerstand max. | 0,0406 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 1,914 | kg/km | |
| Kupfer | Widerstand min. | 0,0234 | Ω/m |
| Widerstand max. | 0,0248 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 6,323 | kg/km | |
| Ø | Leiter min. | 0,940 | mm |
| Leiter max. | 0,960 | mm | |
| Lackisoliert Grad 1 min. | 0,984 | mm | |
| Lackisoliert Grad 1 max. | 1,012 | mm | |
| Lackisoliert Grad 2 min. | 1,013 | mm | |
| Lackisoliert Grad 2 max. | 1,044 | mm | |
| Leiter Nenn-Ø | 1,000 | mm | |
| Leiterquerschnitt | 0,785 | mm² | |
| Alu | Widerstand min. | 0,0345 | Ω/m |
| Widerstand max. | 0,0366 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,121 | kg/km | |
| Kupfer | Widerstand min. | 0,0212 | Ω/m |
| Widerstand max. | 0,0224 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,006 | kg/km | |
| Ø | Leiter min. | 0,990 | mm |
| Leiter max. | 1,010 | mm | |
| Lackisoliert Grad 1 min. | 1,034 | mm | |
| Lackisoliert Grad 1 max. | 1,062 | mm | |
| Lackisoliert Grad 2 min. | 1,063 | mm | |
| Lackisoliert Grad 2 max. | 1,094 | mm | |
| Leiter Nenn-Ø | 1,060 | mm | |
| Leiterquerschnitt | 0,882 | mm² | |
| Alu | Widerstand min. | 0,0307 | Ω/m |
| Widerstand max. | 0,0326 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,383 | kg/km | |
| Kupfer | Widerstand min. | 0,0188 | Ω/m |
| Widerstand max. | 0,0199 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 7,872 | kg/km | |
| Ø | Leiter min. | 1,049 | mm |
| Leiter max. | 1,071 | mm | |
| Lackisoliert Grad 1 min. | 1,094 | mm | |
| Lackisoliert Grad 1 max. | 1,124 | mm | |
| Lackisoliert Grad 2 min. | 1,125 | mm | |
| Lackisoliert Grad 2 max. | 1,157 | mm | |
| Leiter Nenn-Ø | 1,120 | mm | |
| Leiterquerschnitt | 0,985 | mm² | |
| Alu | Widerstand min. | 0,0275 | Ω/m |
| Widerstand max. | 0,0292 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,660 | kg/km | |
| Kupfer | Widerstand min. | 0,0169 | Ω/m |
| Widerstand max. | 0,0178 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 8,788 | kg/km | |
| Ø | Leiter min. | 1,109 | mm |
| Leiter max. | 1,131 | mm | |
| Lackisoliert Grad 1 min. | 1,154 | mm | |
| Lackisoliert Grad 1 max. | 1,184 | mm | |
| Lackisoliert Grad 2 min. | 1,185 | mm | |
| Lackisoliert Grad 2 max. | 1,217 | mm | |
| Leiter Nenn-Ø | 1,180 | mm | |
| Leiterquerschnitt | 1,094 | mm² | |
| Alu | Widerstand min. | 0,0248 | Ω/m |
| Widerstand max. | 0,0263 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 2,953 | kg/km | |
| Kupfer | Widerstand min. | 0,0152 | Ω/m |
| Widerstand max. | 0,0161 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 9,755 | kg/km | |
| Ø | Leiter min. | 1,168 | mm |
| Leiter max. | 1,192 | mm | |
| Lackisoliert Grad 1 min. | 1,215 | mm | |
| Lackisoliert Grad 1 max. | 1,246 | mm | |
| Lackisoliert Grad 2 min. | 1,247 | mm | |
| Lackisoliert Grad 2 max. | 1,279 | mm | |
| Leiter Nenn-Ø | 1,250 | mm | |
| Leiterquerschnitt | 1,227 | mm² | |
| Alu | Widerstand min. | 0,0220 | Ω/m |
| Widerstand max. | 0,0234 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,313 | kg/km | |
| Kupfer | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 10,946 | kg/km | |
| Ø | Leiter min. | 1,237 | mm |
| Leiter max. | 1,263 | mm | |
| Lackisoliert Grad 1 min. | 1,285 | mm | |
| Lackisoliert Grad 1 max. | 1,316 | mm | |
| Lackisoliert Grad 2 min. | 1,317 | mm | |
| Lackisoliert Grad 2 max. | 1,349 | mm | |
| Leiter Nenn-Ø | 1,320 | mm | |
| Leiterquerschnitt | 1,368 | mm² | |
| Alu | Widerstand min. | 0,0198 | Ω/m |
| Widerstand max. | 0,0210 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 3,695 | kg/km | |
| Kupfer | Widerstand min. | 0,0121 | Ω/m |
| Widerstand max. | 0,0129 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 12,207 | kg/km | |
| Ø | Leiter min. | 1,307 | mm |
| Leiter max. | 1,333 | mm | |
| Lackisoliert Grad 1 min. | 1,356 | mm | |
| Lackisoliert Grad 1 max. | 1,388 | mm | |
| Lackisoliert Grad 2 min. | 1,389 | mm | |
| Lackisoliert Grad 2 max. | 1,422 | mm | |
| Leiter Nenn-Ø | 1,400 | mm | |
| Leiterquerschnitt | 1,539 | mm² | |
| Alu | Widerstand min. | 0,0176 | Ω/m |
| Widerstand max. | 0,0187 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,156 | kg/km | |
| Kupfer | Widerstand min. | 0,0108 | Ω/m |
| Widerstand max. | 0,0114 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 13,731 | kg/km | |
| Ø | Leiter min. | 1,386 | mm |
| Leiter max. | 1,414 | mm | |
| Lackisoliert Grad 1 min. | 1,436 | mm | |
| Lackisoliert Grad 1 max. | 1,468 | mm | |
| Lackisoliert Grad 2 min. | 1,469 | mm | |
| Lackisoliert Grad 2 max. | 1,502 | mm | |
| Leiter Nenn-Ø | 1,500 | mm | |
| Leiterquerschnitt | 1,767 | mm² | |
| Alu | Widerstand min. | 0,0153 | Ω/m |
| Widerstand max. | 0,0163 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 4,771 | kg/km | |
| Kupfer | Widerstand min. | 0,0094 | Ω/m |
| Widerstand max. | 0,0100 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 15,763 | kg/km | |
| Ø | Leiter min. | 1,485 | mm |
| Leiter max. | 1,515 | mm | |
| Lackisoliert Grad 1 min. | 1,538 | mm | |
| Lackisoliert Grad 1 max. | 1,570 | mm | |
| Lackisoliert Grad 2 min. | 1,571 | mm | |
| Lackisoliert Grad 2 max. | 1,606 | mm | |
| Leiter Nenn-Ø | 1,600 | mm | |
| Leiterquerschnitt | 2,011 | mm² | |
| Alu | Widerstand min. | 0,0135 | Ω/m |
| Widerstand max. | 0,0143 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 5,429 | kg/km | |
| Kupfer | Widerstand min. | 0,0083 | Ω/m |
| Widerstand max. | 0,0087 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 17,935 | kg/km | |
| Ø | Leiter min. | 1,584 | mm |
| Leiter max. | 1,616 | mm | |
| Lackisoliert Grad 1 min. | 1,638 | mm | |
| Lackisoliert Grad 1 max. | 1,670 | mm | |
| Lackisoliert Grad 2 min. | 1,671 | mm | |
| Lackisoliert Grad 2 max. | 1,706 | mm | |
| Leiter Nenn-Ø | 1,700 | mm | |
| Leiterquerschnitt | 2,270 | mm² | |
| Alu | Widerstand min. | 0,0119 | Ω/m |
| Widerstand max. | 0,0127 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,128 | kg/km | |
| Kupfer | Widerstand min. | 0,0073 | Ω/m |
| Widerstand max. | 0,0078 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 20,247 | kg/km | |
| Ø | Leiter min. | 1,683 | mm |
| Leiter max. | 1,717 | mm | |
| Lackisoliert Grad 1 min. | 1,739 | mm | |
| Lackisoliert Grad 1 max. | 1,772 | mm | |
| Lackisoliert Grad 2 min. | 1,773 | mm | |
| Lackisoliert Grad 2 max. | 1,809 | mm | |
| Leiter Nenn-Ø | 1,800 | mm | |
| Leiterquerschnitt | 2,545 | mm² | |
| Alu | Widerstand min. | 0,0106 | Ω/m |
| Widerstand max. | 0,0113 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 6,871 | kg/km | |
| Kupfer | Widerstand min. | 0,0065 | Ω/m |
| Widerstand max. | 0,0069 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 22,699 | kg/km | |
| Ø | Leiter min. | 1,782 | mm |
| Leiter max. | 1,818 | mm | |
| Lackisoliert Grad 1 min. | 1,839 | mm | |
| Lackisoliert Grad 1 max. | 1,872 | mm | |
| Lackisoliert Grad 2 min. | 1,873 | mm | |
| Lackisoliert Grad 2 max. | 1,909 | mm | |
| Leiter Nenn-Ø | 1,900 | mm | |
| Leiterquerschnitt | 2,835 | mm² | |
| Alu | Widerstand min. | 0,0096 | Ω/m |
| Widerstand max. | 0,0101 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 7,655 | kg/km | |
| Kupfer | Widerstand min. | 0,0059 | Ω/m |
| Widerstand max. | 0,0062 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 25,291 | kg/km | |
| Ø | Leiter min. | 1,881 | mm |
| Leiter max. | 1,919 | mm | |
| Lackisoliert Grad 1 min. | 1,940 | mm | |
| Lackisoliert Grad 1 max. | 1,974 | mm | |
| Lackisoliert Grad 2 min. | 1,975 | mm | |
| Lackisoliert Grad 2 max. | 2,012 | mm | |
| Leiter Nenn-Ø | 2,000 | mm | |
| Leiterquerschnitt | 3,142 | mm² | |
| Alu | Widerstand min. | 0,0086 | Ω/m |
| Widerstand max. | 0,0091 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 8,482 | kg/km | |
| Kupfer | Widerstand min. | 0,0053 | Ω/m |
| Widerstand max. | 0,0056 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 28,023 | kg/km | |
| Ø | Leiter min. | 1,980 | mm |
| Leiter max. | 2,020 | mm | |
| Lackisoliert Grad 1 min. | 2,040 | mm | |
| Lackisoliert Grad 1 max. | 2,074 | mm | |
| Lackisoliert Grad 2 min. | 2,075 | mm | |
| Lackisoliert Grad 2 max. | 2,112 | mm | |
| Leiter Nenn-Ø | 2,120 | mm | |
| Leiterquerschnitt | 3,530 | mm² | |
| Alu | Widerstand min. | 0,0077 | Ω/m |
| Widerstand max. | 0,0081 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 9,531 | kg/km | |
| Kupfer | Widerstand min. | 0,0047 | Ω/m |
| Widerstand max. | 0,0050 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 31,487 | kg/km | |
| Ø | Leiter min. | 2,099 | mm |
| Leiter max. | 2,141 | mm | |
| Lackisoliert Grad 1 min. | 2,161 | mm | |
| Lackisoliert Grad 1 max. | 2,196 | mm | |
| Lackisoliert Grad 2 min. | 2,197 | mm | |
| Lackisoliert Grad 2 max. | 2,235 | mm | |
| Leiter Nenn-Ø | 2,240 | mm | |
| Leiterquerschnitt | 3,941 | mm² | |
| Alu | Widerstand min. | 0,0069 | Ω/m |
| Widerstand max. | 0,0073 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 10,640 | kg/km | |
| Kupfer | Widerstand min. | 0,0042 | Ω/m |
| Widerstand max. | 0,0045 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 35,152 | kg/km | |
| Ø | Leiter min. | 2,218 | mm |
| Leiter max. | 2,262 | mm | |
| Lackisoliert Grad 1 min. | 2,281 | mm | |
| Lackisoliert Grad 1 max. | 2,316 | mm | |
| Lackisoliert Grad 2 min. | 2,317 | mm | |
| Lackisoliert Grad 2 max. | 2,355 | mm | |
| Leiter Nenn-Ø | 2,360 | mm | |
| Leiterquerschnitt | 4,374 | mm² | |
| Alu | Widerstand min. | 0,0062 | Ω/m |
| Widerstand max. | 0,0066 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 11,811 | kg/km | |
| Kupfer | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0040 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 39,019 | kg/km | |
| Ø | Leiter min. | 2,336 | mm |
| Leiter max. | 2,384 | mm | |
| Lackisoliert Grad 1 min. | 2,402 | mm | |
| Lackisoliert Grad 1 max. | 2,438 | mm | |
| Lackisoliert Grad 2 min. | 2,439 | mm | |
| Lackisoliert Grad 2 max. | 2,478 | mm | |
| Leiter Nenn-Ø | 2,500 | mm | |
| Leiterquerschnitt | 4,909 | mm² | |
| Alu | Widerstand min. | 0,0055 | Ω/m |
| Widerstand max. | 0,0059 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 13,254 | kg/km | |
| Kupfer | Widerstand min. | 0,0034 | Ω/m |
| Widerstand max. | 0,0036 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 43,786 | kg/km | |
| Ø | Leiter min. | 2,475 | mm |
| Leiter max. | 2,525 | mm | |
| Lackisoliert Grad 1 min. | 2,542 | mm | |
| Lackisoliert Grad 1 max. | 2,578 | mm | |
| Lackisoliert Grad 2 min. | 2,579 | mm | |
| Lackisoliert Grad 2 max. | 2,618 | mm | |
| Leiter Nenn-Ø | 2,650 | mm | |
| Leiterquerschnitt | 5,515 | mm² | |
| Alu | Widerstand min. | 0,0049 | Ω/m |
| Widerstand max. | 0,0052 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 14,892 | kg/km | |
| Kupfer | Widerstand min. | 0,0030 | Ω/m |
| Widerstand max. | 0,0032 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 49,198 | kg/km | |
| Ø | Leiter min. | 2,623 | mm |
| Leiter max. | 2,677 | mm | |
| Lackisoliert Grad 1 min. | 2,693 | mm | |
| Lackisoliert Grad 1 max. | 2,730 | mm | |
| Lackisoliert Grad 2 min. | 2,731 | mm | |
| Lackisoliert Grad 2 max. | 2,772 | mm | |
| Leiter Nenn-Ø | 2,800 | mm | |
| Leiterquerschnitt | 6,158 | mm² | |
| Alu | Widerstand min. | 0,0044 | Ω/m |
| Widerstand max. | 0,0047 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 16,625 | kg/km | |
| Kupfer | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 54,925 | kg/km | |
| Ø | Leiter min. | 2,772 | mm |
| Leiter max. | 2,828 | mm | |
| Lackisoliert Grad 1 min. | 2,843 | mm | |
| Lackisoliert Grad 1 max. | 2,880 | mm | |
| Lackisoliert Grad 2 min. | 2,881 | mm | |
| Lackisoliert Grad 2 max. | 2,922 | mm | |
| Leiter Nenn-Ø | 3,000 | mm | |
| Leiterquerschnitt | 7,069 | mm² | |
| Alu | Widerstand min. | 0,0038 | Ω/m |
| Widerstand max. | 0,0041 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 19,085 | kg/km | |
| Kupfer | Widerstand min. | 0,0024 | Ω/m |
| Widerstand max. | 0,0025 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 63,052 | kg/km | |
| Ø | Leiter min. | 2,970 | mm |
| Leiter max. | 3,030 | mm | |
| Lackisoliert Grad 1 min. | 3,045 | mm | |
| Lackisoliert Grad 1 max. | 3,083 | mm | |
| Lackisoliert Grad 2 min. | 3,084 | mm | |
| Lackisoliert Grad 2 max. | 3,126 | mm | |
| Leiter Nenn-Ø | 3,150 | mm | |
| Leiterquerschnitt | 7,793 | mm² | |
| Alu | Widerstand min. | 0,0035 | Ω/m |
| Widerstand max. | 0,0037 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 21,041 | kg/km | |
| Kupfer | Widerstand min. | 0,0021 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 69,515 | kg/km | |
| Ø | Leiter min. | 3,118 | mm |
| Leiter max. | 3,182 | mm | |
| Lackisoliert Grad 1 min. | 3,195 | mm | |
| Lackisoliert Grad 1 max. | 3,233 | mm | |
| Lackisoliert Grad 2 min. | 3,234 | mm | |
| Lackisoliert Grad 2 max. | 3,276 | mm | |
| Leiter Nenn-Ø | 3,350 | mm | |
| Leiterquerschnitt | 8,814 | mm² | |
| Alu | Widerstand min. | 0,0031 | Ω/m |
| Widerstand max. | 0,0033 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 23,798 | kg/km | |
| Kupfer | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 78,622 | kg/km | |
| Ø | Leiter min. | 3,316 | mm |
| Leiter max. | 3,384 | mm | |
| Lackisoliert Grad 1 min. | 3,396 | mm | |
| Lackisoliert Grad 1 max. | 3,435 | mm | |
| Lackisoliert Grad 2 min. | 3,436 | mm | |
| Lackisoliert Grad 2 max. | 3,479 | mm | |
| Leiter Nenn-Ø | 3,550 | mm | |
| Leiterquerschnitt | 9,898 | mm² | |
| Alu | Widerstand min. | 0,0027 | Ω/m |
| Widerstand max. | 0,0029 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 26,725 | kg/km | |
| Kupfer | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 88,290 | kg/km | |
| Ø | Leiter min. | 3,514 | mm |
| Leiter max. | 3,586 | mm | |
| Lackisoliert Grad 1 min. | 3,596 | mm | |
| Lackisoliert Grad 1 max. | 3,635 | mm | |
| Lackisoliert Grad 2 min. | 3,636 | mm | |
| Lackisoliert Grad 2 max. | 3,679 | mm | |
| Leiter Nenn-Ø | 3,750 | mm | |
| Leiterquerschnitt | 11,045 | mm² | |
| Alu | Widerstand min. | 0,0025 | Ω/m |
| Widerstand max. | 0,0026 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 29,821 | kg/km | |
| Kupfer | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 98,518 | kg/km | |
| Ø | Leiter min. | 3,712 | mm |
| Leiter max. | 3,788 | mm | |
| Lackisoliert Grad 1 min. | 3,797 | mm | |
| Lackisoliert Grad 1 max. | 3,838 | mm | |
| Lackisoliert Grad 2 min. | 3,839 | mm | |
| Lackisoliert Grad 2 max. | 3,883 | mm | |
| Leiter Nenn-Ø | 4,000 | mm | |
| Leiterquerschnitt | 12,566 | mm² | |
| Alu | Widerstand min. | 0,0022 | Ω/m |
| Widerstand max. | 0,0023 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 33,929 | kg/km | |
| Kupfer | Widerstand min. | 0,0013 | Ω/m |
| Widerstand max. | 0,0014 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 112,092 | kg/km | |
| Ø | Leiter min. | 3,960 | mm |
| Leiter max. | 4,040 | mm | |
| Lackisoliert Grad 1 min. | 4,047 | mm | |
| Lackisoliert Grad 1 max. | 4,088 | mm | |
| Lackisoliert Grad 2 min. | 4,089 | mm | |
| Lackisoliert Grad 2 max. | 4,133 | mm | |
| Leiter Nenn-Ø | 4,250 | mm | |
| Leiterquerschnitt | 14,186 | mm² | |
| Alu | Widerstand min. | 0,0019 | Ω/m |
| Widerstand max. | 0,0020 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 38,303 | kg/km | |
| Kupfer | Widerstand min. | 0,0012 | Ω/m |
| Widerstand max. | 0,0012 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 126,541 | kg/km | |
| Ø | Leiter min. | 4,207 | mm |
| Leiter max. | 4,293 | mm | |
| Lackisoliert Grad 1 min. | 4,299 | mm | |
| Lackisoliert Grad 1 max. | 4,341 | mm | |
| Lackisoliert Grad 2 min. | 4,342 | mm | |
| Lackisoliert Grad 2 max. | 4,387 | mm | |
| Leiter Nenn-Ø | 4,500 | mm | |
| Leiterquerschnitt | 15,904 | mm² | |
| Alu | Widerstand min. | 0,0017 | Ω/m |
| Widerstand max. | 0,0018 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 42,942 | kg/km | |
| Kupfer | Widerstand min. | 0,0010 | Ω/m |
| Widerstand max. | 0,0011 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 141,866 | kg/km | |
| Ø | Leiter min. | 4,455 | mm |
| Leiter max. | 4,545 | mm | |
| Lackisoliert Grad 1 min. | 4,549 | mm | |
| Lackisoliert Grad 1 max. | 4,591 | mm | |
| Lackisoliert Grad 2 min. | 4,592 | mm | |
| Lackisoliert Grad 2 max. | 4,637 | mm | |
| Leiter Nenn-Ø | 4,750 | mm | |
| Leiterquerschnitt | 17,721 | mm² | |
| Alu | Widerstand min. | 0,0015 | Ω/m |
| Widerstand max. | 0,0016 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 47,845 | kg/km | |
| Kupfer | Widerstand min. | 0,0009 | Ω/m |
| Widerstand max. | 0,0010 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 158,067 | kg/km | |
| Ø | Leiter min. | 4,702 | mm |
| Leiter max. | 4,798 | mm | |
| Lackisoliert Grad 1 min. | 4,800 | mm | |
| Lackisoliert Grad 1 max. | 4,843 | mm | |
| Lackisoliert Grad 2 min. | 4,844 | mm | |
| Lackisoliert Grad 2 max. | 4,891 | mm | |
| Leiter Nenn-Ø | 5,000 | mm | |
| Leiterquerschnitt | 19,635 | mm² | |
| Alu | Widerstand min. | 0,0014 | Ω/m |
| Widerstand max. | 0,0015 | Ω/m | |
| Gewicht (nur Leiter, 2,7g/cm³) | 53,014 | kg/km | |
| Kupfer | Widerstand min. | 0,0008 | Ω/m |
| Widerstand max. | 0,0009 | Ω/m | |
| Gewicht (nur Leiter, 8,92g/cm³) | 175,144 | kg/km | |
| Ø | Leiter min. | 4,950 | mm |
| Leiter max. | 5,050 | mm | |
| Lackisoliert Grad 1 min. | 5,050 | mm | |
| Lackisoliert Grad 1 max. | 5,093 | mm | |
| Lackisoliert Grad 2 min. | 5,094 | mm | |
| Lackisoliert Grad 2 max. | 5,141 | mm | |
Überwachung der
Lackdraht-Produktion und Industrie 4.0
Wir erfassen und kontrollieren permanent alle Betriebs- und Maschinendaten für jede Maschine und Produktionslinie vollautomatisch über den gesamten Prozessverlauf hinweg. Nur so ist sichergestellt, dass alle qualitätsrelevanten Prozess- und Fertigungsparameter lückenlos gemessen, kontrolliert, dokumentiert und gespeichert werden. Sollten im laufenden Betrieb Probleme auftauchen, erkennen wir diese sofort und greifen regulierend ein.
Damit gehen wir einen weiteren Schritt Richtung Industrie 4.0 – und Sie erhalten Kupfer- und Aluminiumlackdrähte garantiert in höchster Qualität.
Produktprogramm
SHWire Premium Lackdrähte| Produkt | Wärmeklasse | Typ | Träger/Material |
|---|---|---|---|
| SHSold® V155 | F / 155 °C | Runddraht | Kupfer |
| SHTherm® V180 | H / 180 °C | Runddraht | Kupfer |
| SHTherm® 200 | H / 180 °C | Runddraht | Kupfer |
| SHSold® V180 | H / 180 °C | Runddraht | Kupfer |
| SHTherm® 210 | N / 200 °C | Runddraht | Kupfer |
| SHTherm® 220 | R / 220 °C | Runddraht | Kupfer |
| SHBond® WD210 | N / 200 °C | Runddraht | Kupfer |
| SHTherm® 210 Flat | N / 200 °C | Flachdraht | Kupfer |
| SHTherm® 210 Alu | N / 200 °C | Runddraht | Aluminium |
| SHTherm® 210 Glide | N / 200 °C | Runddraht | Kupfer |
| SHTherm® 210 Flat Alu | N / 200 °C | Flachdraht | Aluminium |
| SHSold® V180 Glide | H / 180 °C | Runddraht | Kupfer |
| SHTherm® 210 TE | N / 200 °C | Runddraht | Kupfer |
| SHTherm® 220 Glide | R / 220 °C | Runddraht | Kupfer |
| SHTherm® 220 Flat | R / 220 °C | Flachdraht | Kupfer |
| SHBond® WD210 Glide | N / 200 °C | Runddraht | Kupfer |
| SHBond® WD210 Alu | N / 200 °C | Runddraht | Aluminium |
| SHXLife® 220 | Runddraht | Kupfer | |
| SHXLife® 220 Flat | R / 220 °C | Flachdraht | Kupfer |
| SHXLife® 240 (PI) Flat | Klasse 240 | Flachdraht | Kupfer |
| SHTherm® 240 (PI) Flat | Klasse 240 | Flachdraht | Kupfer |
